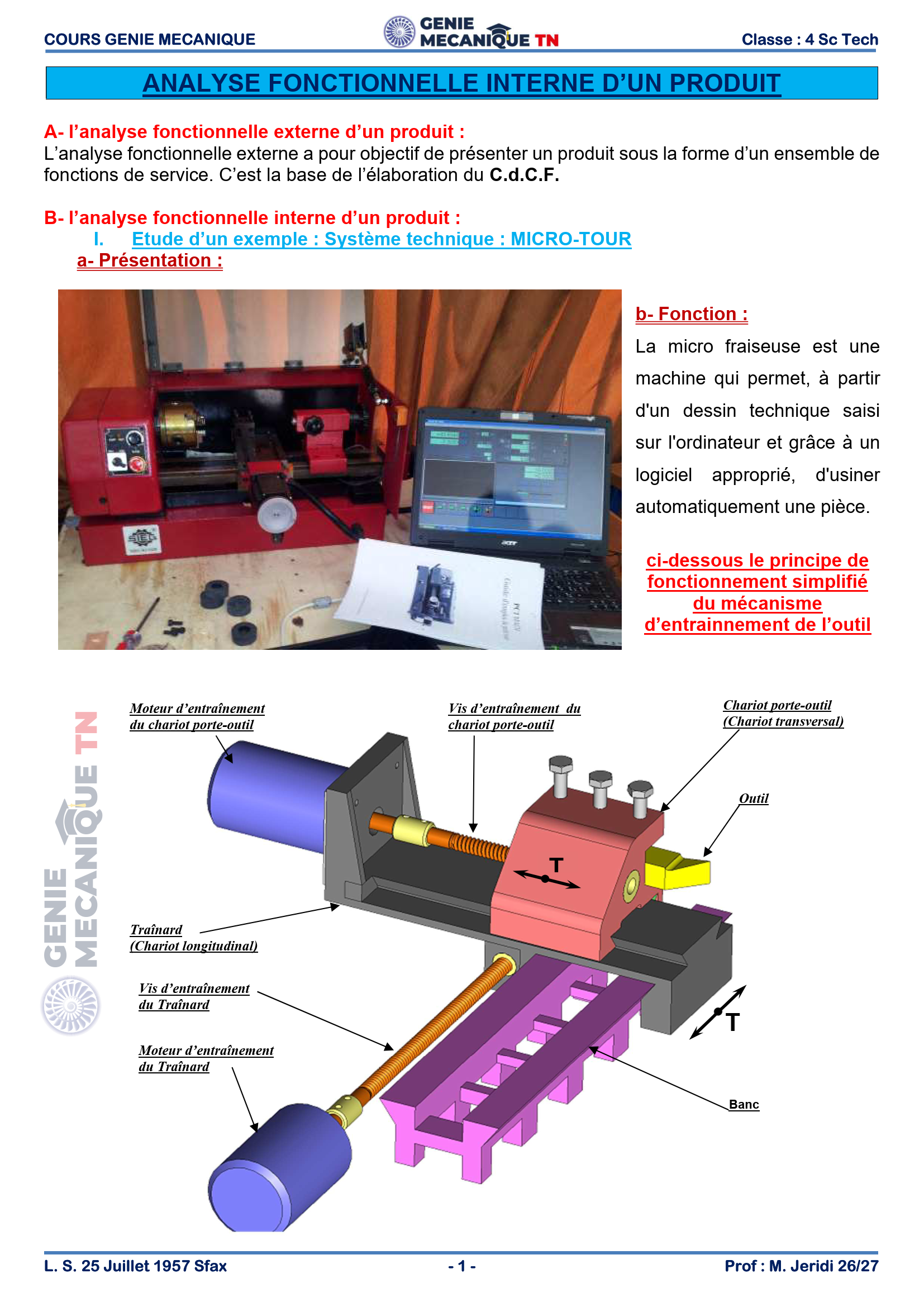

A- l’analyse fonctionnelle externe d’un produit :
L’analyse fonctionnelle externe a pour objectif de présenter un produit sous la forme d’un ensemble de fonctions de service. C’est la base de l’élaboration du C.d.C.F.
B- l’analyse fonctionnelle interne d’un produit :
1- Nécissité:
Pour rechercher le maximum de solutions pour une fonction de service, il est nécessaire de réaliser une décomposition cette fonction en fonction technique « élémentaire » pour aboutir à des solutions technologiques optimales.
L’outil permettant de réaliser et de visualiser cet enchaînement s’appelle le FAST signifiant : Function Analysis System Technique, que l’on peut traduire par Technique d’Analyse Fonctionnelle et Systématique.

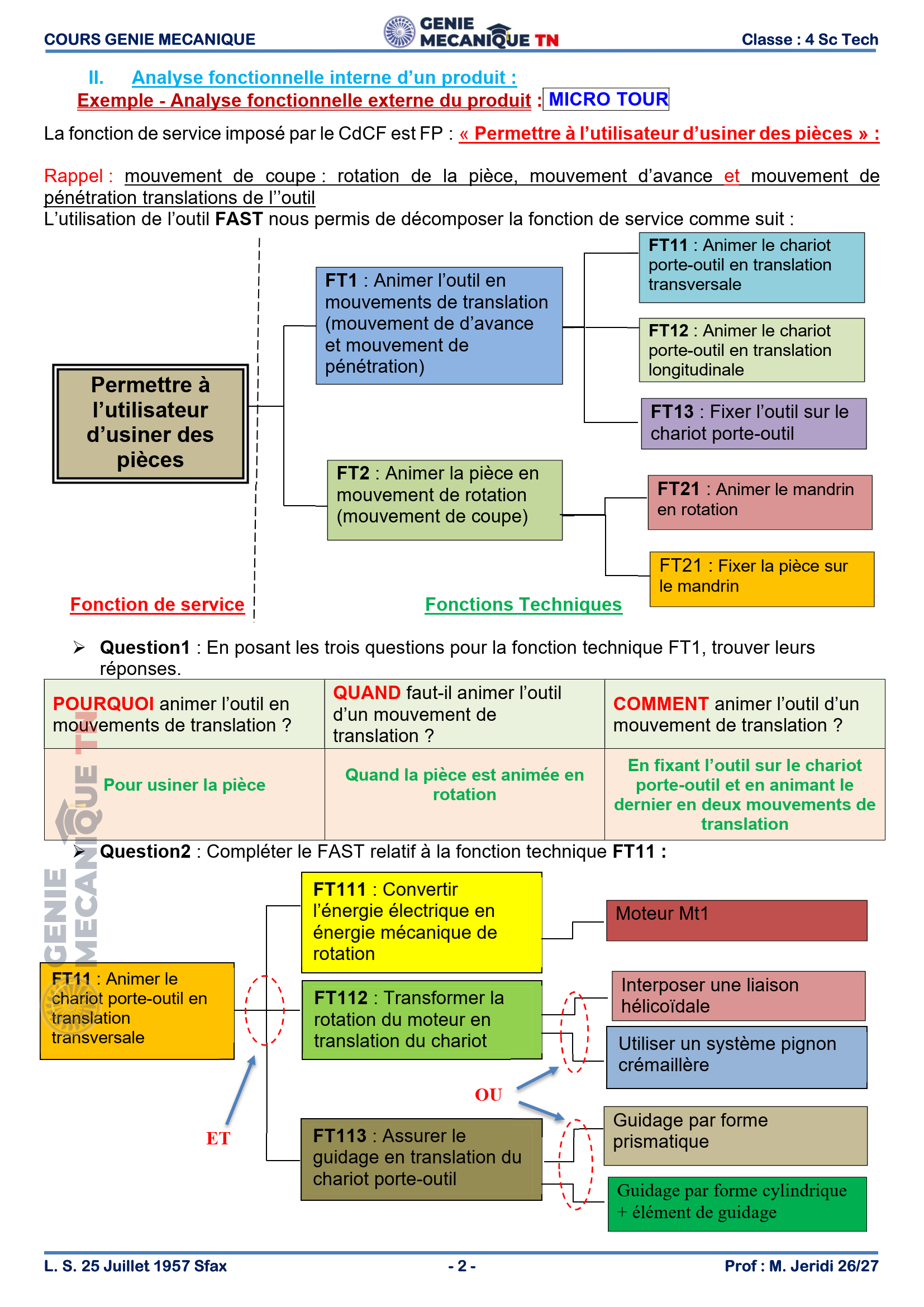

2- Élaboration d'un diagramme FAST:

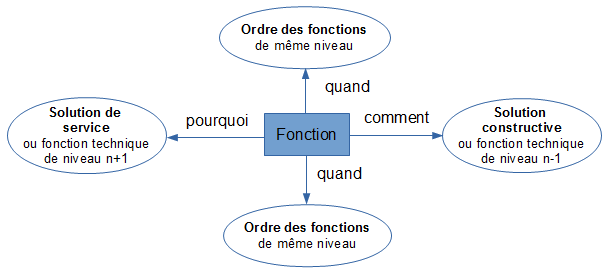

Le modèle FAST se présente sous forme d’un arbre fonctionnel établi à partir de la fonction globale ou d’une fonction de service, en répondant aux questions :
– Pourquoi cette fonction existe-t-elle ?
– Comment cette fonction existe-t-elle ?
– Quand cette fonction existe-t-elle ?
Les réponses à ces questions permettent de décomposer en plusieurs niveaux la fonction étudiée. Le dernier niveau fait apparaître des fonctions élémentaires auxquelles on associe des solutions techniques.
3- Fonctions et leurs processus usuelles
